ケースウォッシャーの洗浄廃水から微細SSを取り除いている様子です。
洗浄廃水循環再利用装置 ハイクリーンフィルタ
洗浄廃水循環再利用装置 ハイクリーンフィルタ
ハイクリーンフィルタは、各種洗浄機 (ケースウォッシャー、パレット等) や各種工場から排出される洗浄廃水を濾過再生／再利用する装置です。
また、超精密濾過の前処理設備としても利用できます。
洗浄廃水を再利用することにより、給水量を大幅に削減できますので、省水により省エネ、省資源とコストダウンを実現します。
ハイクリーンフィルタの特長
ハイクリーンフィルタは、微細目フィルター (300メッシュ～350メッシュ) を使用した振動スクリーンで、洗浄廃水中の微細物・繊維状夾雑物から土砂にいたるまで非常に広範囲なSSを除去することが可能です。
微細目フィルター部の特殊搖動により、微細SSは造粒されながら順次粗大粒として機外に排出されます。SSが取り除かれた処理水は下部のスクリーンピット槽から回収水槽へ行き再度洗浄水と利用されます。
洗浄廃水の再利用による給水量の大幅削減が可能です。
目開きが非常に細かいフィルターを使用しているため、既設のポンプや設備にダメージを与えることなく、水を循環再利用することが可能です。
また、強制洗浄装置付きのため、目詰まり皆無、完全自動運転が可能です。
ハイクリーンフィルタのフローチャート [例：ケースウォッシャー]

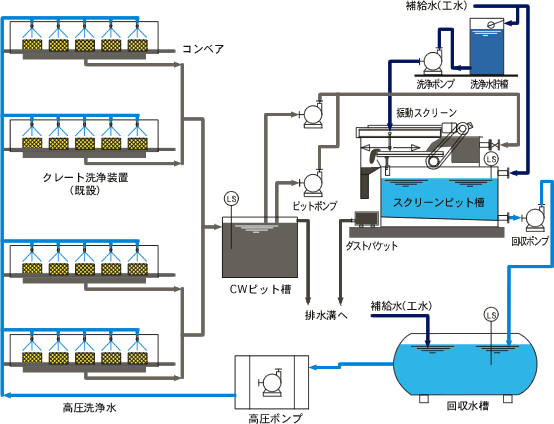

洗浄廃水循環再利用装置 ハイクリーンフィルタ フローチャート <ケースウォッシャー>
ハイクリーンフィルタによる水質の変化
洗浄廃水 (原水)
ハイクリーンフィルタ回収水槽内の処理水
洗浄廃水循環再利用装置 ハイクリーンフィルタの処理能力と寸法
洗浄廃水循環再利用装置 ハイクリーンフィルタの処理能力
| 型式 | 処理能力 | 電動機 | 電動減速機 | 入口径 | 出口径 | 浄水入口 | 下部水槽容量 |
|---|---|---|---|---|---|---|---|
| HCFU-05SA型 | 1～5t/h | 0.4kw200v | 0.1kw200v | 40A10KF | 65A10KF | 25A | 1m3 |
| HCFU-1SA型 | 5～15t/h | 0.4kw200v | 0.1kw200v | 50A10KF | 100A10KF | 25A | 1.5ｍ3 |
| HCFU-2SA型 | 10～30t/h | 0.75kw200v | 0.1kw200v | 80A10KF | 125A10KF | 25A | 1.65ｍ3 |
| HCFU-3SA型 | 30～50t/h | 1.5kw200v | 0.2kw200v | 125A10KF | 250A10KF | 25A | 3.4ｍ3 |

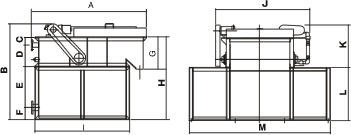

洗浄廃水循環再利用装置 ハイクリーンフィルタの寸法
| 型式 | A | B | C | D | E | F | G | H | I | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HCFU-05SA型 | 1400 | 1180 | 90 | 300 | 490 | 110 | 430 | 990 | 1100 | 1050 | 580 | 600 | 1850 |
| HCFU-1SA型 | 1640 | 1350 | 90 | 310 | 600 | 150 | 455 | 1150 | 1340 | 1200 | 600 | 750 | 2000 |
| HCFU-2SA型 | 1640 | 1350 | 110 | 310 | 580 | 170 | 455 | 1170 | 1340 | 1350 | 600 | 750 | 2150 |
| HCFU-3SA型 | 2400 | 1520 | 120 | 380 | 630 | 170 | 530 | 1300 | 2130 | 1780 | 720 | 800 | 2530 |
※入口・出口配管径、個数及び下部水槽タンク容量は任意に変更できます。(オプション)
