固液分離機 クリーンフィルタ
微細目振動スクリーン
成田工機株式会社が独自に開発した固液分離機です

広大な守備範囲の微細目振動スクリーン

排水処理

高含油・高粘度・高濃度廃水および微細浮遊物質、繊維状夾雑物、扁平状 (ウロコ状)固形物にいたるまで幅広く適応します。

製造工程 (生産ライン)

製造工程からの有価物質(原料等)の回収、不純物質の分級・分離、濃縮、簡易濾過、ストレーナー等多用途です。

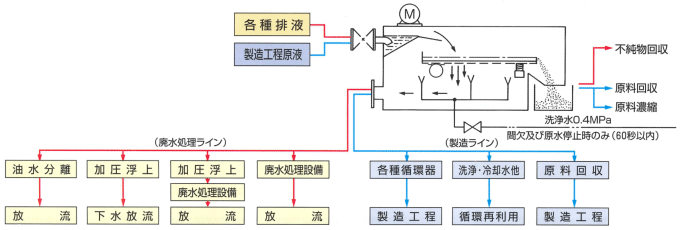

固液分離の一般的なフロー例 (廃水処理及び製造工程)
固液分離機 微細目振動スクリーン クリーンフィルタを利用した 廃水処理及び製造工程のフロー例

クリーンフィルタは、納入実績4500台余

クリーンフィルタは、振動ふるい、振動分離機の一種です。

従来の各種自動スクリーンとは全く違う、廃水中の夾雑固形物・浮遊物 (SS) 除去原理を持つ振動スクリーンです。
フィルターは30メッシュ~350メッシュまで対応しており、この微細目フィルター部の特殊揺動によって、目詰まりをおこすことがほとんどなく、45µmから粗大固形物まで一挙に除去が可能です。

除去率が非常に高いので、排水処理設備 (プラント設備) に組み込んでいただくことで、補足的にBOD、COD、N-ヘキサン等の負荷を軽減させ、さらには汚泥発生量の軽減となり、排水処理全体の効率を高め、省エネルギーや運転コストの削減が期待できます。

また、クリーンフィルタは、排水処理工程だけではなく、製造工程 (生産ライン) からの有価物質 (原料等) の回収、不純物質の分級・分離、濃縮、簡易濾過、ストレーナーとしても利用されており、多用途に幅広く適応いたします。

固液分離中のクリーンフィルタ NCFU型です。
20秒から原水が固液分離される様子が写っています。

微細目フィルター部の特殊揺動により、微細SSを粗大粒として捕捉しフィルター先端部に向かって移動し回収されます。

クリーンフィルタの基本機構

固液分離機 微細目 振動スクリーン クリーンフィルタ NCF型の構造

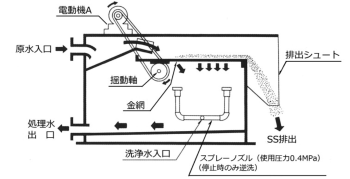

固液分離機 クリーンフィルタ NCF型 の構造

電動機より揺動軸を回転させ金網を揺動させます。

原水は原水入口より入り金網上に落下し、水は下部水槽を経て処理水出口に至ります。SSは金網の特殊揺動と共振により造粒されながら順次粗大粒として機外に排出される機構となっています。

固液分離機 クリーンフィルタの特長

  • 従来の各種スクリーンとは全く違う原理を持つ振動スクリーンです
  • メッシュ部の特殊揺動による造粒効果により、SSを粗大粒としてとらえます
  • 微細物を完全に捕捉し、目詰まりがほとんどありません
  • 使用メッシュ目開の1/3程度の粒径まで除去できます
  • 生産ラインから排水処理まで広大な守備範囲です
  • 小型・軽量ですので、既設のラインに簡単に組み込めます
  • 騒音・振動はほとんどありません
  • シンプルな構造で、運転及び保守・点検はきわめて簡単です
  • ランニングコストを低く抑えられます

資料請求はこちらから

各種原液使用実績一例

微細物質原液
微粉塵、泥土、樹脂微粉末、焼却灰、藻、紙粉、さらし餡、米ぬか
高含油原液
食肉、魚肉、皮革、厨房、魚粉、屠場、塗料
高濃度原液
養豚、魚粉粕、消化汚泥、高分子ゲル、し尿
繊維状夾雑液
大・小動物の毛、羽毛、微細糸くず、ガラス繊維、綿、マイカ、不織布
扁平状夾雑液
魚のウロコ、フィルムチップ、扁平プラスチック片、ラベル粕

導入ケースの一例

微細目振動スクリーン 固液分離機 クリーンフィルタ NCFU型
業種: バイオガス発電
水質/処理量: メタン発酵消化液 / 2.5m3/h
機種/フィルターサイズ:クリーンフィルタ NCFU-2型 / 70メッシュ
導入理由: メタン発酵消化液の前処理としてのSS除去。
微細目振動スクリーン 固液分離機 クリーンフィルタ NCFU型
業種: 製薬業
水質/処理量:動物系排水 / 21m3//h
機種/フィルターサイズ:クリーンフィルタ NCFU-2型 / 80メッシュ
導入理由: 研究棟の動物系排水処理の前処理として。マウス、犬など小動物の飼育室洗浄排水中のSS除去のため。
微細目振動スクリーン 固液分離機 クリーンフィルタ NCFU型
業種: 製紙業
水質/処理量: 紙粉排水 / 70m3/h
機種/フィルターサイズ:クリーンフィルタ NCFU-4型 / 150メッシュ
導入理由: 製紙工場排水中に含まれる、微細紙粉を回収し循環水として再利用するため。
微細目振動スクリーン 固液分離機 クリーンフィルタ NCFU型
業種: 食品加工業
水質/処理量:ナッツ類の加工排水 / 10m3/h
機種/フィルターサイズ:クリーンフィルタ NCFU-2型 / 150メッシュ
導入理由: ナッツ類の皮・微細物などの除去。SS濃度を放流基準以下とするため。
微細目振動スクリーン 固液分離機 クリーンフィルタ NCFL型
業種: 建材業
水質/処理量: 洗車排水(セメント排水) / 12m3/h
機種/フィルターサイズ:クリーンフィルタ NCL-1型 / 0.8m/mφ
導入理由: コンクリートミキサー車洗車排水中に含まれる微細粒子 (PP片) 除去 (前処理)。

固液分離機 クリーンフィルタのラインナップ

様々な性質の原液に適した5機種のラインナップがあります。

クリーンフィルタ NCFU型

上部に走行強制洗浄装置が付いているため、原液中に多少の油分や粘性付着物が混入の場合でも微細メッシュ(フィルター)使用が可能です。完全無人運転も可能です。

詳細ページへ >>

微細目振動スクリーン 固液分離機 クリーンフィルタ NCFU型
微細目振動スクリーン 固液分離機 クリーンフィルタ NCFU型

クリーンフィルタ NCF型

原液中に油分等を含まないか、または含んでいる場合でもN-ヘキサン抽出分が50PPM以下の汚水中の固形分の除去を主要途とします。逆に油分100%中のSS除去にも使用可能です。

詳細ページへ >>

クリーンフィルタ NCFL型

原液中に油分を含む場合、または魚のうろこ等の扁平状の目開きを閉そくしやすいものが含まれた場合及び液に粘性を伴う場合等に本機を使用します。

詳細ページへ >>

クリーンフィルタ NCFLO型

原液中に油分が含まれる場合で固液分離後の処理水中の油分をできるだけ除去したい場合に本機を使用します。油水分離槽内臓 (浮上油分離)

詳細ページへ >>

クリーンフィルタ NCFE型

プリント配線板製造などで発生するドライフィルムレジスト剥離カスを除去する専用装置です。

詳細ページへ >>

機種選定基準表

固液分離機クリーンフィルタの原水の性質別適性表

機種 処理能力 フィルター 処理可能な液質(◎最適・○適・△不適)
油分不含 低含油 高含油 低粘性 高粘性 低濃度 高濃度
NCFU 1~50m3/h ステンレス金網
30~350メッシュ
NCFL 1~80m3/h ステンレス多孔板
0.5m/m~2m/mφ
NCF 1~50m3/h ステンレス金網
30~350メッシュ
NCFLO 1~45m3/h ステンレス多孔板
0.5m/m~3m/mφ
-
