固液分離機 クリーンフィルタ　NCFL型の特長

NCFL型は、含油・粘性・高濃度の微細物を除去する振動スクリーンです。

原液中に油分を含む場合や、魚のウロコ等の扁平状で目開きを閉塞しやすい固形物を含む場合等に適しています。
また、液に粘性を伴う場合等にも威力を発揮します。

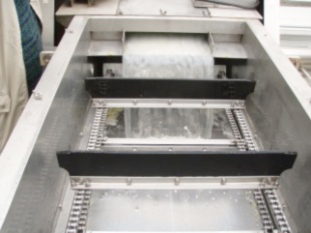

パンチングメタルの特殊揺動により捕捉された微細SSは、レーキ（掻取装置）によりパンチングメタル上の附着物質を強制排出し、目詰りを防ぐ機構となっています。
フィルター下部の洗浄ノズルによりフィルター面を清掃し、SSの乾燥による目詰りやパンチングメタル下面の雑菌の増殖等を防止します。

フィルターは、ステンレス多孔板（パンチングメタル）0.5m/mφ（標準）以上任意に選定できます。
水質や処理量に合わせ、最適なフィルター目開きを選定していただくことで、浮遊物（SS）を確実に捕えることができ、目詰まり等のトラブルを起こすことなくご使用いただけます。

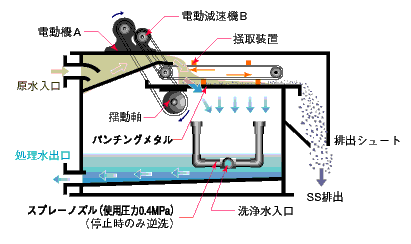

固液分離機 クリーンフィルタ　NCFL型の構造

電動機(A)より揺動軸を回転させ、フィルターに特殊揺動を与えます。

同時に減速電動機(B)によりレーキ（掻取装置）を回転させます。

原水は原水入口より入りパンチングメタルに落下し、下部水槽を経て処理水出口に至ります。
SSはパンチングメタルの特殊揺動とレーキ（掻取装置）により機外に排出されます。
レーキ（掻取装置）はパンチングメタル上の附着物質を強制排出し、目詰まりを完全に防ぐ機構となっています。

原水停止時にはパンチングメタル下部より逆洗浄をし、残留SSの乾燥による目詰まりやパンチング下面の雑菌の増殖等を防止いたします。

尚洗浄方法は清水を用い手動又は自動にて行います。

固液分離機 クリーンフィルタ　NCFL型　浮遊固形物 (SS)の回収

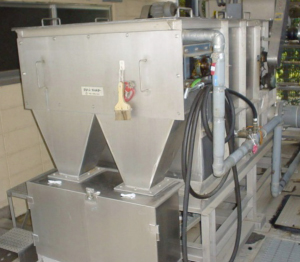

固液分離機で回収した固形物の取扱に合わせて、固液分離機 クリーンフィルタ NCFL型には「スラッジ屋外取出し型」と「バケット内蔵・簡易防臭型」があります。

回収物の種類、その後のプロセス、設備周囲の環境や、設置場所、他設備との連携などで目的に応じた機種を選ぶ事が出来ます。

固液分離機 クリーンフィルタ　NCFL型　処理能力

※標準機以外の特注品の設計・製作も承ります。

※機能向上のため寸法等の変更もあります。
